ZQX全自動清洗過濾器功能與用途

ZQX全自動清洗過濾器適用于廢水處理流程，鋼鐵廠沖渣水、電廠流程并冷卻水，造紙工序及進水，化工生產流程及灌溉，建筑供水系統等場合用以濾去水中3500-80微米粒徑的硬質顆粒。

ZQX全自動清洗過濾器結構與工作原理

全自動清洗過濾器由主機和電控箱組成。主機結構是由過濾器體，過濾芯，減速機電動排污閥，傳動軸，差壓控制器等部件構成。過濾器體是一個平蓋罐體。罐體上部為濁水腔，中部為清水腔，下部為排污腔。上側部有進水口，中側部有出水口，低部有電動排污閥。側面有壓力差控制器。過濾芯是不銹鋼密紋平織形濾網。ZQX系列全自動清洗過濾器構造為尼龍刷及外殼采用碳鋼簡體，具有處理量大、使用長、清洗方便等特點。本機采用壓差控制器、控制自動清洗過濾網。當過濾器進出口壓差達到設定值時，電動控制箱發出信號驅動電機轉動，排污閥自動打開。排污口形成真空狀態。附吸在濾網上的雜質微粒被轉動的尼龍刷除去。污水從自動排污閥排出。當過濾器進出口壓差恢復正常，電機停止運轉，電動排污閥延時關閉。整個過程中，物料不斷流，實現了連續化、自動化。

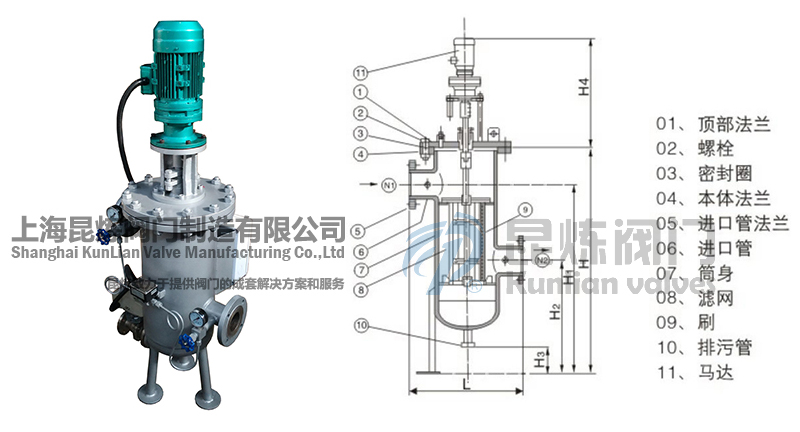

ZQX全自動清洗過濾器結構圖

ZQX全自動清洗過濾器尺寸表

（可以按需定制防爆電控箱和觸摸液晶屏，PLC控制。）

ZQX全自動清洗過濾器使用注意事項

1、該設備調試完畢，用戶在使用時可直接運行。當設備運行參數不能符合用戶要求時，用戶可根據實際工況調定參數。

2、安裝后開始運行時，應按以下步驟進行：

檢查過濾器是否處于正常工作狀態；

察看過濾器各連接處是否牢固；

察看過濾器電控箱部分應是干燥的；

3、接通電源，“正常工作”指示燈亮，此時表示過濾器電控部分處于正常工作狀態，設備可投入試運行。

注：插上電源時應注意保持手的干燥，同時在過濾器工作過程中應保持其電控器部分干燥，不可有水進入電控器內部。

4、安裝及安裝注意事項：

1)機體上的箭頭方向為水流方向，過濾器應按此方向安裝，即：系統中水流方向應與箭頭方向一樣，不得接反。

2)水力控制閥出口應安裝排污管，連接方式為法蘭連接，排污管長度不能大于 15米，且不應有向上的坡角，以免產生背壓。

3)過濾器安裝方式，應注意水流方向不可弄錯，安裝時應盡量使水力控制閥處于水平位置或向下的位置，使排污干凈。

4)全自動過濾器應串聯安裝在管路系統中，為使在停機檢修時系統不間斷供水，系統中應設置旁路，過濾器進出口及旁路均應設置截斷用閥門，如：截止閥、球閥、蝶閥等。

5)全自動過濾器規格的選用應與安裝管路相匹配，如：系統管徑為外徑133mm則選DN125規格過濾器。當過濾器流量不能符合管路要求時，可將兩個（或多個）過濾器并聯安裝，過濾器應安裝在系統需保護的用水設備之前。
