H76W-10K日標對夾雙瓣止回閥是針對傳統使用的H44W旋啟式止回閥的具有體積較大，閥門關閉時水錘壓力較高，安裝尺寸大等問題。H76W-10K日標對夾雙瓣止回閥具有結構長度短，體積小、重量輕，閥瓣關閉快速，水錘壓力小，安裝方便，動作靈敏、密封性能好，閥瓣行程短、整體結構簡單緊湊等特點。

H76W-10K日標對夾雙瓣止回閥組成

H76W-10K日標對夾雙瓣止回閥由閥體、閥瓣、閥桿及彈簧等零件組成。閥瓣為兩個半圓，且采用彈簧復位，密封面可為本體堆焊材料或襯橡膠，采用對夾式連接，結構緊湊。由于閥瓣的關閉行程短，并有彈簧加載，關閉速度快，可減少水錘現象。H76W-10K日標對夾雙瓣止回閥可水平安裝或垂直安裝，可適用于水、蒸氣、油品、硝酸、醋酸、強氧化性介質等多種流體介質。

H76W-10K日標對夾雙瓣止回閥應用范圍

H76W-10K日標對夾雙瓣止回閥適用于公稱壓力10K～20K、PN10～PN420、Class150～Class2500；公稱通徑DN40～DN1500、 NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業。

H76W-10K日標對夾雙瓣止回閥部件材質

H76W-10K日標對夾雙瓣止回閥結構特點

1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；

2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；

3、閥瓣關閉快速，水錘壓力��；

4、水平管道或垂直管道均可使用，安裝方便；

5、流道通暢、流體阻力��；

6、動作靈敏、密封性能好；

7、閥瓣行程短、關閥沖擊力��；

8、整體結構、簡單緊湊、造型美觀；

9、使用時間長。

H76W-10K日標對夾雙瓣止回閥標準規范

設計制造標準：JB/T 8937、API594、API6D

結構長度標準：API594、API6D、DIN 3202、JB/T 8937、GB/T 12221-2005

連接法蘭標準：JB/T74~90、GB/T9112~9124、HG 20592~20635、SH 3406、ANSIB16.5、DIN 2543~2548、GB/T13402、API 605、ASME B 16.47、GB/T 9113

壓力溫度等級：ANSI B16.34、DIN 2401、GB/T 9124、HG 20604、HG 20625、SH 3406、JB/T74、GB/T 12224-2005

試驗檢驗標準：API 598、JB/T 9092、GB/T 13927-2008

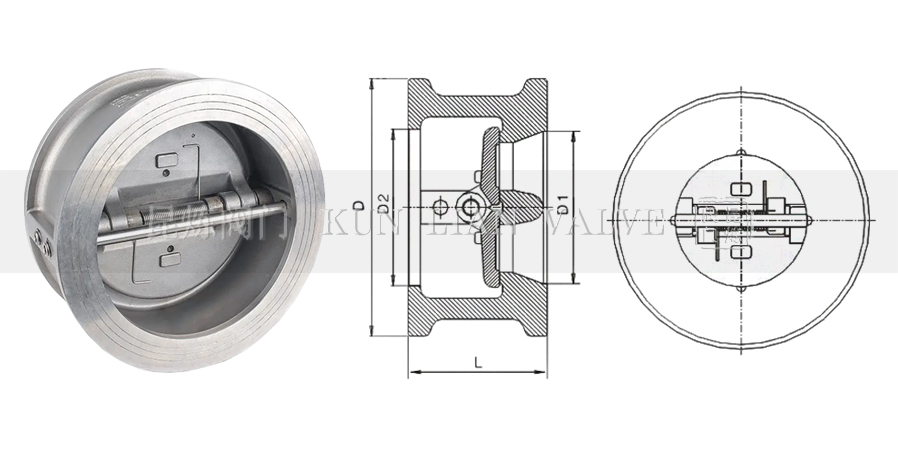

H76W-10K日標對夾雙瓣止回閥結構圖

H76W-10K日標對夾雙瓣止回閥尺寸

H76W-10K日標對夾雙瓣止回閥安裝建議

1、日標對夾雙瓣止回閥不是切斷閥，并不能強制性密封，因此不能作為切斷閥使用；

2、在日標對夾雙瓣止回閥的進出口應安裝有切斷閥，方便檢修、維護、更換作業；

3、為了延長日標對夾雙瓣止回閥的使用，應將其安裝在離湍流源較遠的地方，以確保閥門處于穩定的流量中；

4、水平安裝時，應確保日標對夾雙瓣止回閥的銷垂直，不建議傾斜管道安裝；

5、垂直安裝時，建議流向為自下而上安裝日標對夾雙瓣止回閥，流向為自上而下時則不建議安裝，可在水平管道進行安裝；

6、日標對夾雙瓣止回閥應安裝在異徑管、膨脹管或彎管下游至少5個直徑處，以確保閥門處的流量得到充分發展，并將湍流降低；應安裝在彎管異徑管上游至少2個直徑處，以避免堵塞流量，這將導致閥門僅部分打開；當安裝在節流閥附近時，止回閥應安裝在節流閥門下游至少5個直徑處，或上游至少2個直徑處。

H76W-10K日標對夾雙瓣止回閥安裝示意圖
