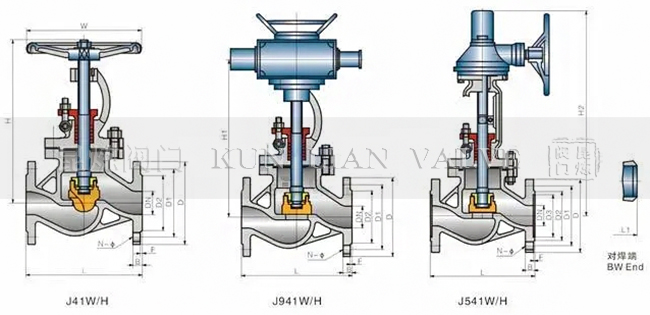

959210378J541W傘齒輪法蘭截止閥的控制部件是一個外形為圓柱形的閥瓣，它的密封面可以做成平面或者錐型面，閥瓣在流體的中心線上作垂直的升降運動。通常情況下，傘齒輪法蘭截止閥僅適用于開關的操作，不建議用于流體的流量調節。但根據需要也可以訂制以實現調節和節流的功能。這款傘齒輪法蘭截止閥的公稱壓力范圍從1.6MPa到16.0MPa，能夠在-29°C到550°C的工作溫度范圍內正常運行。其常常應用于建筑工程、風能產業、石化、農業化肥生產、能源領域等多種行業的管路中，主要用于切斷或接通管路中的介質流動，確保系統的安全和運行。
傘齒輪法蘭截止閥工作原理
傘齒輪法蘭截止閥的啟閉部件采用塞形的閥瓣，其密封面可以是平面或錐面，閥瓣在流體中心線上作直線運動。這款傘齒輪法蘭截止閥被歸類為強制密封型閥門。因此，當閥門關閉時，需要對閥瓣施加一定的壓力，以確保密封面不會發生泄漏。當介質從閥瓣下方進入閥體時，操作力需要克服多個阻力，包括閥桿與填料之間的摩擦力以及介質產生的推力。通常情況下，關閉閥門所需的力要大于打開閥門所用的力氣，因此閥桿的直徑需要相對大些，使其具有對應的強度，以避免閥桿發生彎曲故障。
傘齒輪法蘭截止閥特點
傘齒輪法蘭截止閥的產品設計合理，確保了其密封性能的可靠性。它的密封面采用了堆焊的Co基硬質合金，這使得閥門具備了耐磨損、耐腐蝕、抗摩擦等性能，從而延長了使用壽命。此外，閥桿經過表面氮化處理，使其擁有良好的抗腐蝕和抗摩擦的特點。閥門的零件、連接法蘭和堆焊端的尺寸可以根據實際工程條件或用戶的需求進行選型，閥芯也可根據需要制作成切斷型或調節型，以符合不同的工程項目要求。
傘齒輪法蘭截止閥標準
設計規范： GB/T12235
結構長度： GB/T 12221
法蘭連接： GB/T 9113 JB/T 79
對焊端連接：GB/T12224
試驗與檢驗：GB/T 13927 JB/T9092
傘齒輪法蘭截止閥零件材料
| 體蓋扳 | 閥桿 | 密封面 | 墊片(環) | 填料 | 工作溫度℃ | 適用介質 |
| WCB | 2Cr13 | 13Cr STL 本體材料 尼龍 |
增強柔性石墨 1Crl3／柔性石墨 08軟鋼 0Cr18Ni9Ti OCr18Ni12Mo2Ti |
柔性石墨 增強柔性石墨 SFB-260 SFP-260 |
≤425 | 水、蒸汽、油品 |
| WC1 | 38CrMoAI 25Cr2MoV |
≤450 | ||||
| WC6 | ≤540 | |||||
| WC9 | ≤570 | |||||
| ZGCr5Mo | ≤540 | |||||
| ZG1Cr18Ni9Ti | 1Cr18Ni9Ti | ≤200 | 硝酸類 | |||
| ZGCr18Ni12Mo2Ti | 1C18Ni12Mo2Ti | ≤200 | 醋酸類 |
傘齒輪法蘭截止閥試壓標準
| 公稱壓力 | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 強度試驗 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 | 1.8 | 2.8 | 4.4 | 7.4 | 11.0 | 18.0 |
| 上密封試驗 | 1.8 | 2.8 | 4.4 | 7.04 | 11.0 | 18.0 |
| 氣密封試驗 | 0.4-0.7 | |||||
傘齒輪法蘭截止閥應用
傘齒輪法蘭截止閥產品因其開閉過程中密封面之間摩擦較小，故具有較好的耐用性。它的開啟高度不大，維修相對容易。不僅適用于中低壓條件，也可用于高壓環境的管道上。這種閥門適用于多個行業，包括礦業開采、水利工程、太陽能產業、化學工業、航運業等領域，可用于截斷或接通以及調節管路中的介質流動。美標的傘齒輪法蘭截止閥產品的設計與制造符合美國標準ANSI B16.34，可適用于ANSI Class 150～1500LB等管路系統中。傘齒輪法蘭截止閥適用于截斷或接通管路中的不同介質，可根據需要選擇不同的閥體材質，其適用于包括高溫蒸汽、清水、石油產品、化學溶劑、腐蝕性溶液、空氣等多種介質。此外，它還可選多種驅動方式，除了傘齒輪，還可選手輪，氣動和電動的操作方式，以符合不同應用場景的需求。
獲取J541W-傘齒輪法蘭截止閥報價或訂購產品時請?zhí)峁┮韵聟?shù):
執行標準：國標GB，日標JIS，美標ANSI，德標DIN，并支持非標訂制；
公稱通徑（DN），或以“寸”為尺寸單位，如：DN100，4寸（4"）；
公稱壓力（MPa），或以“Lb”,“K”,“pa”,“kpa”,“bar”,“psi”,為壓力單位，如：1.6MPa，150LB，10K；其它壓力單位將換算成MPa進行計算。
連接形式：法蘭，對夾，焊接（對焊，承插焊），螺紋（G螺紋，NPT螺紋，RC螺紋...），卡箍，卡套；
使用介質：水，弱腐蝕性介質，強腐蝕性介質，蒸汽，油品，可燃?xì)怏w，固液共存流體，等等，粘稠介質需提供粘度；
使用溫度：低溫，常溫，中溫，高溫，需提供實際使用溫度值；
閥體材質：鑄鐵，鑄鋼（20#或稱WCB），鍛鋼，不銹鋼（304/304L/316/316L），雙相不銹鋼，等等；
密封材料：橡膠，聚四氟乙烯，陶瓷，PPL等，硬密封（閥體材料密封，合金鋼，硬質合金等）；
驅動方式：手柄，蝸輪，氣動，氣動+手動，（選擇氣動驅動需提供氣源壓力，單/雙作用，附件要求...），電動，電動+手動，（選擇電動驅動需提供電壓，電裝防護/防爆要求...），等等；
閥門Kv/Cv值：若對流量有要求，需提出；
以上為常規選型，提供相關參數若符合常規產品即可獲取對應產品報價，非標訂制（非常規尺寸/閥體材質/密封材質/使用介質/溫度等）需由我司具體確認價格及貨期。
若有產品試驗、檢驗標準及其他要求需在獲取報價/訂貨時提出；
若由客戶提供閥門類型和型號時（非標準型號），客戶應正確說明其型號的含義和要求，在供需雙方理解相同的條件下簽訂合同；
產品質量要求、質量標準、供方對質量負責的條件：按有關質量標準執行；
報價確認：我司提供報價清單及標準說明至客戶確認，在雙方確認后再擬定合同；
J541W-傘齒輪法蘭截止閥使用的場合重要或環境比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們幫您確認。
